هل تساءلت يومًا كيف يمكن للكابلات تحمل الظروف القاسية مثل الضغط العالي ودرجة الحرارة والتآكل؟ يتم تصميم الكابلات المغطاة بالأنابيب (TECs) لتزدهر في مثل هذه البيئات. تلعب TECs دورًا مهمًا في الصناعات مثل النفط والغاز ، والاتصالات السلكية واللاسلكية ، والفضاء ، مما يوفر المتانة والأداء لا مثيل لها.
في هذه المقالة ، سنستكشف كيفية صنع TECs ومكوناتها والتقنيات المتطورة التي تنطوي عليها إنتاجها.
تم تصميم الكابلات المغطاة بالأنابيب (TECs) للتعامل مع البيئات القاسية حيث تفشل الكابلات العادية. على عكس الكابلات التقليدية ، والتي تتكون عادةً من موصل داخلي ملفوف في العزل ، تتميز TECs بأنابيب خارجي واقية. يمكن تصنيع هذه الأنابيب من مواد مثل الفولاذ المقاوم للصدأ أو سبائك النيكل أو البوليمرات ، مما يوفر الحماية من الضغط ودرجة الحرارة والتآكل.
يعد التغليف أمرًا بالغ الأهمية بالنسبة للصناعات التي تتطلب متانة عالية وأداء ، مثل النفط والغاز. غالبًا ما لا تستطيع الكابلات العادية البقاء على قيد الحياة من الظروف القاسية الموجودة في بيئات قاع البئر أو العمليات تحت الماء. من ناحية أخرى ، تحافظ TECs على سلامة الإشارة وتسليم الطاقة في هذه الإعدادات الصعبة ، حتى عند تعرضها لدرجات الحرارة القصوى ، والضغوط العالية ، والمواد الكيميائية المسببة للتآكل.
تساعد طبقة الحماية على منع الأضرار المادية من التأثيرات الخارجية ، مما يضمن أن المادة الأساسية تظل سليمة وعملية. هذه الميزة أمر حيوي في منصات النفط الخارجية أو المواقع البعيدة ، حيث يمكن أن تقلل العوامل البيئية القاسية بشكل كبير من عمر الكابلات القياسية.
واحدة من أهم مزايا TECs هي قدرتها على العمل دون تدهور كبير على مدى فترات طويلة من التعرض للعوامل البيئية القاسية. هذا يجعلها لا غنى عنها في التطبيقات الحرجة حيث يمكن أن تكون تكلفة الفشل هائلة. كما أنها توفر أداءً معززًا في التطبيقات المتطرفة ، مما يجعلها مناسبة للغاية للصناعات حيث يمكن أن يؤدي الفشل إلى عواقب وخيمة.
تعتبر TECs ضرورية في العديد من الصناعات الحرجة ، حيث تكون متانتها ومقاومتها للظروف القصوى أمرًا أساسيًا. فيما يلي بعض التطبيقات الأكثر شيوعًا:
النفط والغاز : يتم استخدام TECs في مراقبة قاع البئر ، مما يساعد على تتبع الظروف مثل درجة الحرارة والضغط. إنها أيضًا حاسمة لفحص خطوط الأنابيب ، مما يضمن نقل البيانات على مسافات طويلة دون خسارة. مع وجود قوة شد عالية ومقاومة للتآكل ، تضمن هذه الكابلات أن تكون الأنظمة تعمل في البيئات التي قد يفشل فيها الآخرون. غالبًا ما يتم نشر هذه الكابلات في آبار زيت المياه العميقة ، حيث تساعد في توفير بيانات في الوقت الفعلي حول ظروف البئر. توفر TECs قدرات مراقبة حاسمة ، مما يتيح الكشف المبكر عن القضايا ومنع التوقف عن العمل المكلفة.
الاتصالات السلكية واللاسلكية : تلعب هذه الكابلات دورًا رئيسيًا في شبكات الاتصالات الطويلة ، وخاصة الكابلات تحت سطح البحر. تضمن TECs نقل البيانات الموثوق بها ، حتى تحت ضغوط المحيط. إن مقاومة التآكل ومرونة المواد المستخدمة في TECs تجعلها مثالية للتثبيت في بيئات تحت الماء. بالإضافة إلى الكابلات تحت سطح البحر ، يتم استخدام TECs أيضًا في أنظمة الاتصالات الأرضية والقائمة على الفضاء. تضمن هذه الكابلات أن تظل شبكات الاتصالات العالمية قيد التشغيل ، حيث توفر خدمة دون انقطاع حتى في البيئات القاسية مثل الخنادق العميقة والمساحة الخارجية.
الفضاء والدفاع : تُستخدم TECs لتسليم الطاقة والتواصل في الطائرات والمركبة الفضائية والدفاع. يمكنهم تحمل الظروف الصعبة الموجودة في الفضاء والبيئات العسكرية ، حيث تعتبر سلامة الإشارة وتسليم الطاقة أمرًا بالغ الأهمية لنجاح المهمة. غالبًا ما تستخدم TECs في أنظمة الرادار والاتصالات في المركبات الفضائية ، وكذلك في أنظمة الاتصالات العسكرية ، حيث تكون الموثوقية أمرًا بالغ الأهمية. إن قدرتهم على العمل في بيئات الإشعاع العالية تجعلها حاسمة في مهام الفضاء والعمليات العسكرية.
مراقبة الصحة الهيكلية : تُستخدم TECs أيضًا لمراقبة السلامة الهيكلية للجسور والأنفاق والمباني. تساعد أجهزة الاستشعار في هذه الكابلات في اكتشاف الاهتزازات والتوتر وتغيرات درجة الحرارة ، مما يمنع الفشل الهيكلي. هذا التطبيق أمر حيوي بشكل متزايد في تطوير المدن الذكية ، حيث أصبحت المراقبة في الوقت الفعلي للبنية التحتية ضرورة. تساعد TECs في مراقبة الصحة الهيكلية في اكتشاف القضايا قبل تصاعدها إلى إصلاحات مكلفة أو إخفاقات كارثية. من خلال توفير المراقبة المستمرة ، تساهم TECs في السلامة الشاملة للبنية التحتية الحضرية ومنع الكوارث.
توضح هذه التطبيقات مدى تنوع TECs ، مما يجعلها لا غنى عنها في الصناعات التي لا يكون الفشل خيارًا.
يمكن أن يكون جوهر الكبل المغطى بالأنابيب (TEC) إما موصل كهربائي أو ألياف ضوئية. يعتمد الاختيار على التطبيق المقصود.
الموصل الكهربائي : النحاس والألمنيوم هي مواد شائعة. يفضل النحاس لموصله الممتاز ، في حين أن الألومنيوم أخف وزنا وأقل تكلفة. يتم اختيار هذه المواد بعناية لتحسين الأداء مع تقليل التكاليف ، وهو أمر مهم بشكل خاص للتطبيقات واسعة النطاق. غالبًا ما يتم اختيار النحاس للتطبيقات التي تتطلب توصيلًا كهربائيًا أعلى ، بينما يُفضل الألومنيوم عندما يكون الوزن والتكلفة مخاوف.
الألياف الضوئية : غالبًا ما يستخدم زجاج السيليكا للألياف الضوئية لأنه يسمح بنقل البيانات عالي السرعة مع الحد الأدنى من فقدان الإشارة. يتم استخدام الألياف البصرية بشكل متزايد في TECs لقدرتها على نقل البيانات عبر مسافات طويلة دون تدهور. يتم استخدام TECs البصرية على نطاق واسع في الاتصالات ، حيث تحتاج البيانات إلى السفر عبر مسافات طويلة دون تدخل. تؤثر المادة الأساسية أيضًا على سرعة الإرسال وسعة البيانات في TEC ، وهو أمر بالغ الأهمية في مجالات مثل الاتصالات.
تلعب المادة الأساسية دورًا مهمًا في تحديد أداء الكابل ، خاصة في التطبيقات التي تتطلب إشارة موثوقة أو نقل طاقة. يعتمد أداء TEC إلى حد كبير على اختيار المواد ، ومن الأهمية بمكان تحديد أفضل المواد الأساسية بناءً على المطالب المحددة للتطبيق.
بمجرد تحديد المادة الأساسية ، يتم تغليفها في أنابيب واقية. يعتبر الأنابيب خط الدفاع الأول ضد الضغوطات البيئية.
الفولاذ المقاوم للصدأ : يستخدم هذا في بيئات الضغط العالي ودرجات الحرارة العالية ، مثل آبار النفط والغاز. يوفر الفولاذ المقاوم للصدأ متانة لا مثيل لها ومقاومة للتآكل ، مما يجعلها مثالية للظروف الصعبة.
سبائك النيكل : مثالية للبيئات المسببة للتآكل مثل التطبيقات تحت الماء. توفر سبائك النيكل حماية فائقة ضد كل من التآكل والإجهاد الميكانيكي. غالبًا ما تستخدم هذه السبائك في بيئات البحر ، حيث يمثل التعرض للمياه المالحة مصدر قلق كبير.
البوليمر : خفيفة الوزن ومرنة ، وغالبًا ما تستخدم في الفضاء أو التطبيقات الطبية. يمكن أن يوفر استخدام البوليمرات أيضًا خصائص عزل ممتازة ، وخاصة في التطبيقات التي تتطلب مقاومة كهربائية. يتم استخدام البوليمرات بشكل شائع في تطبيقات الفضاء بسبب مرونتها وسهولة التثبيت.
يضمن التغليف أن الكابل يمكن أن يقاوم درجات الحرارة القصوى والضغط والتآكل ، مما يجعله مناسبًا للظروف القاسية. هذا مهم بشكل خاص عندما يتعرض الكابل لبيئات تفاعلية كيميائيًا مثل العمليات العميقة أو المواقع الحرارية الأرضية. لا يوفر الأنابيب الخارجية الحماية من العناصر فحسب ، بل يضمن أيضًا أن يظل قلب الكابل سليماً وعمليًا.
بعد أن يتم تغليف النواة ، غالبًا ما يتم ملؤها بطبقة عازلة أو هلام. تساعد هذه الطبقة على حماية النواة من الإجهاد الميكانيكي والأضرار البيئية.
الطبقات العازلة : حماية من دخول المياه والأضرار المادية ، مما يضمن أن الكابل لا يزال سليماً حتى تحت الضغط. تمنع طبقة المخزن المؤقت أيضًا أن تكون النواة تالفًا بسبب التأثير المادي أثناء النقل أو التثبيت.
الجل : يقلل من فرص فشل الكابل بسبب الاهتزازات أو الإجهاد الميكانيكي. تساعد طبقة الهلام أيضًا في الحفاظ على السلامة الهيكلية للكابل عن طريق تقليل حركة النواة داخل الأنابيب. يضمن هذا الجل أن يعمل الكابل في البيئات التي تكون فيها الاهتزازات والحركة ثابتة ، كما هو الحال في تطبيقات تحت الماء أو ارتفاع الارتفاع.
تزيد هذه الطبقات من متانة الكابل ، مما يضمن أداء طويل الأمد في الظروف الصعبة. يضمن مزيج من المواد القوية والتصميمات المبتكرة أن TECs يمكنها تحمل الضغوط الميكانيكية والبيئية المتطرفة. هذا أمر بالغ الأهمية في القطاعات مثل النفط والغاز ، حيث يمكن أن يكون التوقف عن العمل بسبب فشل الكابل مكلفًا للغاية.

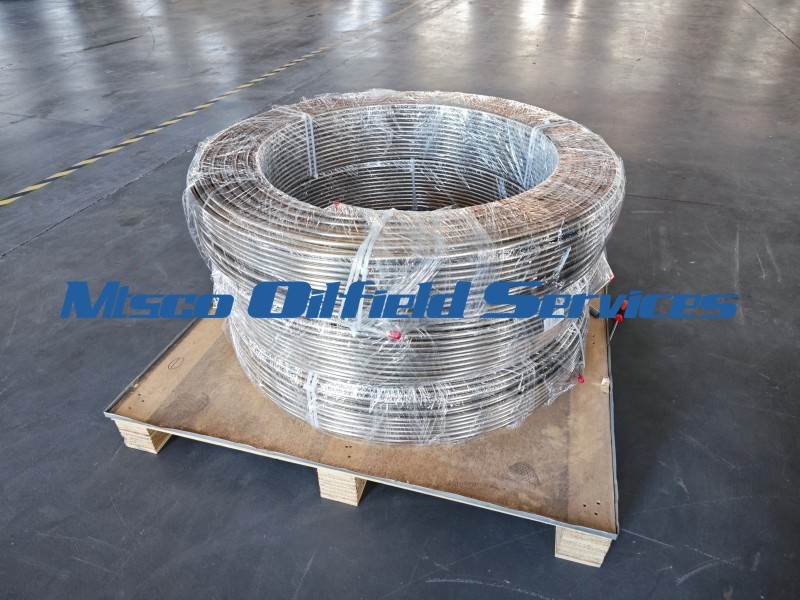

بمجرد ملء الأنابيب ، يتم جرح الكبل بعناية في لفائف. هذه الخطوة تجعل الكابل أسهل في النقل والتثبيت.
تضمن عملية اللف أن يحافظ الكابل على سلامته الهيكلية أثناء التعامل والتركيب. يتم استخدام المعايير العالية لمراقبة الجودة لضمان التوحيد ، ومنع العيوب التي قد تؤثر على أداء الكابل.
يقلل اللف المناسب أيضًا من الأضرار أثناء النقل ، مما يضمن وصول الكابل إلى وجهته سليمة. من الضروري الحفاظ على أداء الكابل في التطبيقات الواقعية. اللف هو عملية أساسية تضمن النشر السلس وتثبيت TECs.
قبل أن يكون TEC جاهزًا للاستخدام ، يخضع للاختبار صارم للتأكد من أنه يتمكن من تحمل الظروف القاسية التي تم تصميمها من أجلها.
اختبار قوة الشد : يضمن أن الكابل يمكنه التعامل مع الإجهاد الميكانيكي دون كسر. يعد هذا الاختبار ضروريًا للتطبيقات التي تتعرض فيها الكابلات للأحمال الثقيلة أو الإجهاد البيئي.
الاختبار البيئي : يختبر مقاومة درجات الحرارة القصوى والضغط والتعرض الكيميائي. يخضع TECs للاختبار الذي يحاكي ظروف التشغيل الفعلية لضمان تلبية أعلى المعايير.
اختبار التوهين البصري : يقيس فقدان الإشارة في الألياف البصرية. يعد هذا الاختبار أمرًا بالغ الأهمية بشكل خاص للتطبيقات التي تتطلب سلامة بيانات عالية ، مثل الاتصالات السلكية واللاسلكية.
يعد ضمان الجودة أمرًا بالغ الأهمية لـ TECs نظرًا لأنها تستخدم في التطبيقات الحرجة حيث لا يكون الفشل خيارًا. يساعد الاختبار الصارم على ضمان أن يكون كل TEC مناسبًا للاستخدام المقصود. توفر هذه الاختبارات بيانات مهمة تضمن أداء TEC في ظروف العالم الحقيقي.
تعد الألياف البصرية ضرورية في الكابلات المغطاة بالأنابيب (TECs) بسبب قدرتها على الشعور بمجموعة متنوعة من العوامل البيئية مثل درجة الحرارة والضغط والضغط والاهتزاز.
درجة الحرارة : يمكن للألياف البصرية اكتشاف التغيرات في درجات الحرارة في المواقع البعيدة ، مثل آبار الزيت الصاخبة أو المواقع الحرارية الأرضية. هذه القدرة تجعلها ضرورية لمراقبة اختلافات درجة الحرارة في البيئات الصعبة.
الضغط : يتم استخدام TECs لمراقبة تقلبات الضغط ، وضمان سلامة واستقرار أنظمة مثل خطوط الأنابيب أو المكونات الهيكلية.
الإجهاد والاهتزاز : من خلال قياس الإجهاد والاهتزاز ، تساعد الألياف البصرية في مراقبة صحة البنية التحتية الحرجة ، مثل الجسور أو الطائرات. تتيح قدرة الاستشعار هذه الصيانة الاستباقية ، ومنع الفشل المكلف.
إن إمكانيات الاستشعار هذه تجعل TECs بصرية لا تقدر بثمن في الصناعات التي تتطلب مراقبة في الوقت الفعلي وموثوق بها.
تتيح تقنية DTS مراقبة درجة الحرارة المستمرة في الوقت الفعلي على طول كامل الألياف البصرية.
تستخدم الألياف البصرية في TECs نبضات الضوء للكشف عن اختلافات درجة الحرارة.
يتيح ذلك رسم خرائط لدرجة الحرارة الدقيقة ، وهو أمر ضروري في تطبيقات مثل مراقبة خطوط الأنابيب أو تقييمات التدرج الحراري الثابت.
مع DTS ، يمكن للشركات تحديد المشكلات المحتملة قبل تصاعدها ، مما يسهل الحفاظ على المعدات ومنع الفشل.
DAS يعزز البصريات الألياف للكشف عن الإشارات الصوتية على طول الألياف.
هذه التكنولوجيا مثالية للمراقبة الزلزالية ، مما يساعد على تتبع الحركات الأرضية في الوقت الفعلي.
كما يلعب دورًا رئيسيًا في أنظمة الحدود الحدودية ، مما يضمن سلامة البنية التحتية الحرجة مثل منصات النفط أو محيط الأمن.
يوفر DAS بيانات قيمة لمراقبة النشاط الزلزالي واكتشاف الوصول غير المصرح به ، مما يؤدي إلى تحسين السلامة والأمن.
عند اختيار الكابلات المخصصة للأنابيب (TECs) ، يجب أخذ عدة عوامل في الاعتبار لضمان الأداء الأمثل في البيئات الصعبة.
العوامل البيئية : تحتاج TECs إلى تحمل الظروف القاسية. النظر في ضغط , درجة الحرارة ، والبيئات المسببة للتآكل حيث سيتم استخدام الكابل. على سبيل المثال ، تتطلب آبار النفط والغاز TECs التي يمكن أن تتحمل ضغطًا مرتفعًا ودرجات حرارة عالية ، في حين أن الكابلات تحت سطح البحر تحتاج إلى مقاومة التآكل من المياه المالحة.
المرونة مقابل الصلابة : اعتمادًا على موقع التثبيت ، قد تكون المرونة حاسمة. بالنسبة للتركيبات الثابتة ، قد يكون كابل جامد مناسبًا. ومع ذلك ، بالنسبة للمناطق التي يحتاج فيها الكبل إلى توجيه من خلال المساحات الضيقة أو حيث يتوقع الحركة ، يكون خيارًا أكثر مرونة مثاليًا.
الحجم والوزن : يؤثر حجم ووزن الكبل على معالجته وتركيبه وأدائه. على سبيل المثال ، من الأسهل نقل الكابلات الخفيفة والتثبيت ، ولكن في بعض الحالات ، قد يكون من الضروري في بعض الحالات كابل أثقل وأكثر قوة للمتانة.
المتانة والعمر : يتم استخدام TECs في التطبيقات طويلة الأجل ، لذلك ضمان الأداء على المدى الطويل أمر ضروري. يجب أن يكون الكابل قادرًا على تحمل الإجهاد الميكانيكي ، وتقلبات درجة الحرارة ، وغيرها من الظروف القاسية دون تحلل بسرعة.
تساعد هذه العوامل في ضمان أن TEC التي تختارها ستؤدي بشكل موثوق في تطبيقها المحدد ، سواء في حقل النفط أو تحت الماء أو في إعدادات الفضاء.
تستمر التكنولوجيا الكامنة وراء الكابلات المغطاة بالأنابيب (TECS) في التطور. أصبحت هذه الكابلات ضرورية للصناعات مثل النفط والغاز والاتصالات السلكية واللاسلكية والفضاء. في المستقبل ، ستلعب TECs دورًا مهمًا في بناء المدن الذكية وأنظمة مراقبة البنية التحتية المتقدمة. إن متانتها وموثوقيتها تجعلها لا غنى عنها لنقل البيانات في الوقت الفعلي والمراقبة البيئية.
