ما هي المواصفات الرئيسية للأنابيب ملفوفة ذات الأداء العالي؟

في المناظر الطبيعية الصعبة لاستخراج النفط والغاز ، وعمليات البحر ، وأنظمة تبادل الحرارة الصناعية ، تتوقف موثوقية أنابيب ملفوفة ملحومة على مواصفات دقيقة. هذه الحلول الأنبوبية ، المصممة لتحمل الضغوط الشديدة ، والبيئات المسببة للتآكل ، والاستخدام الصارم ، تتطلب معايير دقة ، وأبعاد ، وأداء. تتحول هذه المقالة إلى المواصفات الحاسمة التي تحدد أنابيب ملفوفة عالية الأداء ، وتمكين المهندسين والمشترين والمشترين لاتخاذ قرارات مستنيرة لتطبيقاتهم.

مواصفات المواد: أساس المتانة والمقاومة

تدين الأنابيب ملفوفة الملحومة مرونة المواد المتقدمة التي تؤلفها. الشركات المصنعة مثل MTSCO تستفيد من مجموعة من السبائك عالية الجودة ، كل منها مصمم خصيصًا لتحديات بيئية محددة:

سبائك الفولاذ المقاوم للصدأ: مقاومة التآكل للتطبيقات العامة

● 304/L (UNS S30400/S30403)

يتميز هذا الفولاذ المقاوم للصدأ الأوستنيتي بتكوين كروم نيكل (18.0-20.0 ٪ CR ، 8.0-11.0 ٪ NI لمدة 304 ؛ 8.0-12.0 ٪ NI لمدة 304L) ، مما يوفر مقاومة ممتازة للأكسدة والتآكل المعتدل. يقلل 'l ' المتغير (الكربون المنخفض ، ≤0.03 ٪ C) إلى تقليل هطول الكربيد أثناء اللحام ، مما يجعله مثاليًا للبيئات المعرضة للتوعية.

● 316/L (UNS S31600/S31603)

مع إضافة 2.00-3.00 ٪ الموليبدينوم ، 316/لتر يتجاوز 304/لتر في مقاومة أيونات الكلوريد والأحماض ومياه البحر. محتوى الكروم (16.0-18.0 ٪) والنيكل (10.0-14.0 ٪ ل 316 ؛ 10.0-18.0 ٪ لـ 316L) يعزز المتانة في المعالجة الكيميائية والتطبيقات البحرية.

فولاذ دوبلكس: مقاومة القوة والتآكل في الوئام

● 2205 (UNS S32205)

يجمع الفولاذ المزدوج في الويريتيك والكروم بنسبة 22 ٪ ، و 5 ٪ من النيكل ، و 3 ٪ من الموليبدينوم ، 2205 بين قوة الشد العالية (≥620 ميجا باسكال) مع مقاومة لتكسير تآكل الإجهاد (SCC) في البيئات الغنية بالكلوريد.

● 2507 (UNS S32750)

يضم هذا الصلب المزدوج الفائق بنسبة 25 ٪ من الكروم ، و 7 ٪ من النيكل ، و 4 ٪ الموليبدينوم ، مما يجعله مناسبًا للظروف القاسية مثل حقول النفط البحرية ونباتات تحلية المياه. يتجاوز عدد المقاومة المكافئة للمقاومة (PREN) 40 ، وهو يتفوق على الفولاذ المقاوم للصدأ القياسي.

سبائك النيكل: متخصصون في البيئة المتطرفة

● السبائك 625 (UNS N06625)

يتكون هذا السبائك من النيكل والميليبدينوم (≥58 ٪ NI ، 20.0-23.0 ٪ CR ، 8.0-10.0 ٪ MO) ، تزدهر هذه السبائك في درجة حرارة عالية (حتى 650 درجة مئوية) وإعدادات الضغط العالي ، مثل أنابيب البحر تحت سطح البحر والمفاعلات الكيميائية.

● السبائك 825 (UNS N08825)

مع كروميوم النيكل كقاعدته (40-45 ٪ NI ، 19.5-23.5 ٪ CR ، 22-26 ٪ FE) وإضافات النحاس والموليبدينوم ، يتفوق سبيكة 825 في مقاومة حمض السلفوريك ، ومياه البحر ، والتآكل الناجم عن الكلوريد.

درجة المواد	العناصر الرئيسية	التطبيقات الأولية	ميزة فريدة
304/ل	CR-NI (18-20 ٪ CR)	مقاومة التآكل العامة ، المبادلات الحرارية	فعالة من حيث التكلفة ، من السهل اللحام
316/ل	CR-NI-MO (2-3 ٪ MO)	الصناعات البحرية والكيميائية والصيدلانية	مقاومة تعزيز للكلوريد والأحماض
2205	CR-NI-MO (22 ٪ CR)	المنصات الخارجية وخطوط أنابيب النفط والغاز	قوة عالية ومقاومة SCC
2507	سوبر دوبلكس (25 ٪ كر)	تحت سطح البحر ، تحلية المياه ، والبيئات الحمضية	برين عالي العالي ، مقاومة الحفر المتفوقة
سبيكة 625	NI-CR-MO (≥58 ٪ NI)	أنظمة درجات الحرارة العالية والضغط العالي	مقاومة زحف ممتازة والتعب
سبيكة 825	ni-fe-cr-cu-mo	معالجة حمض الكبريتيك ، تطبيقات محلول ملحي	مقاومة تآكل الإجهاد في حلول هاليد

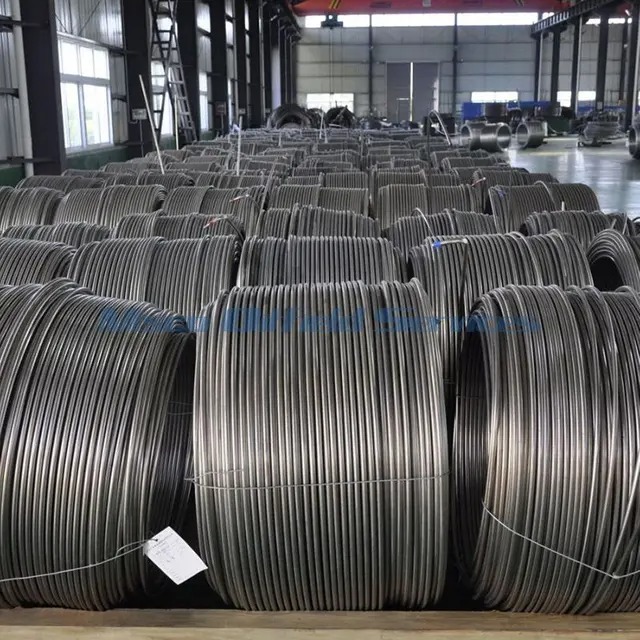

مواصفات الأبعاد: موازنة الحجم والطول والوظائف

تؤثر الأبعاد المادية للأنابيب ملفوفة الملحومة بشكل مباشر على قدرتها على التدفق وتصنيف الضغط وجدوى التثبيت. تقدم الشركات المصنعة نطاقات متعددة الاستخدامات لاستيراد احتياجات الصناعة المتنوعة:

الأبعاد القائمة على بوصة لأسواق أمريكا الشمالية

● الملحوم 304/لتر و 316/لتر:

○ القطر الخارجي (OD): 0.125 'إلى 0.750 ' (3.18 مم إلى 19.05 مم)

○ سمك الجدار: 0.020 'إلى 0.049 ' (0.51 مم إلى 1.24 مم)

● سلس 316/لتر:

○ OD: 0.063 'إلى 0.750 ' (1.60 مم إلى 19.05 مم)

○ سمك الجدار: 0.010 'إلى 0.109 ' (0.25 مم إلى 2.77 مم)

الأبعاد المترية للتطبيقات العالمية

● سلس 316/لتر:

○ 8 مم × 1.5 مم (سمك الجدار OD x)

○ 10 مم × 1 مم ، 10 مم × 1.5 مم

○ 12 مم × 1 مم ، 12 مم × 1.5 مم

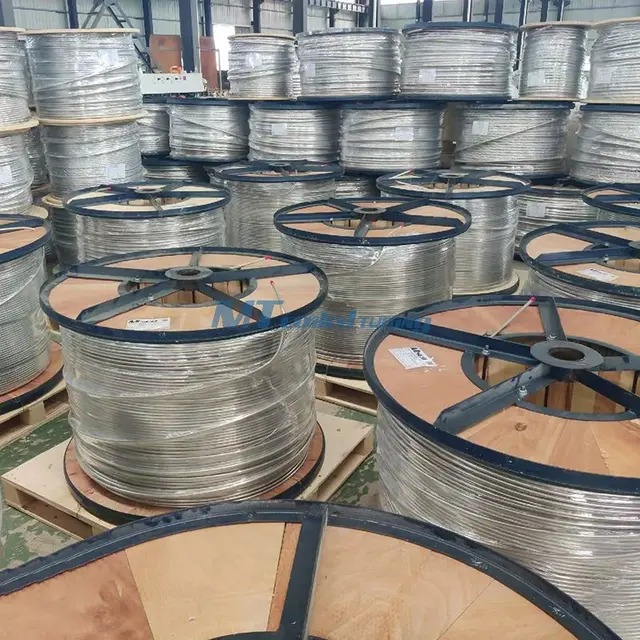

طول الملف: تغيير اللعبة للتثبيت

● يمكن أن تمتد الملفات الفردية إلى 33000 قدم (10000 متر) ، مما يلغي الحاجة إلى العديد من التركيبات. هذا يقلل من وقت التثبيت بنسبة تصل إلى 40 ٪ ويقلل من نقاط التسرب - ميزة حاسمة في العمليات تحت سطح البحر والثقب.

● تتراوح خيارات المقطوعة إلى الطول من 50 قدمًا (15 مترًا) إلى لفائف طويلة ميل ، مما يتيح المرونة للأنظمة المدمجة أو المشاريع واسعة النطاق.

مواصفات الأداء: مقاومة الظروف القاسية

يجب أن تفي الأنابيب ملفوفة ذات الأداء العالي بأداء معايير أداء صارمة لضمان الموثوقية في البيئات القاسية:

تصنيفات الضغط ودرجة الحرارة

● تحمل الضغط العالي:

○ يمكن أن الأنابيب الملحومة في فولاذ دوبلكس (على سبيل المثال ، 2507) تحمل الضغوط التي تتجاوز 10000 رطل ، مما يجعلها مناسبة لمحطات زيت المياه العميقة ومحطات الغاز الطبيعي (الغاز الطبيعي المضغوط).

○ تم تصميم أنابيب CNG XP ™ ، معتمدة على ASTM A269/A213 ، من أجل نقل الغاز الطبيعي الخالي من التدفق العالي للتسرب (حتى 3600 رطل/بوصة مربعة) ، وهي مواصفات حاسمة لتزويد البنية التحتية.

● مقاومة درجة الحرارة:

○ سبائك النيكل مثل 625 و 825 ​​تحافظ على النزاهة من -200 درجة مئوية إلى +650 درجة مئوية ، وهي مثالية للتطبيقات المبردة والمبادلات الحرارية عالية الحرارة.

○ الفولاذ المقاوم للصدأ مثل 316/لتر أداء بشكل موثوق يصل إلى 425 درجة مئوية ، في حين أن فولاذ دوبلكس يتفوق في سيناريوهات درجة الحرارة المعتدلة وعالية الضغط.

مقاومة التآكل والتعب

● اختبار التآكل: تخضع المواد تخضع اختبارات تآكل الملح ، والتأليف ، واختبارات التآكل (على سبيل المثال ، ASTM G48) للتحقق من صحة الأداء. يظهر فولاذ مزدوجة ، مع بنية المجهرية المزدوجة ، ما يصل إلى أربع مرات مقاومة تأليف أفضل من 316/لتر.

○ NACE MR0175 يضمن الامتثال ملاءمة لآبار النفط والغاز التي تحتوي على H2S ، وهي مواصفات حيوية لعمليات الغاز الحامض.

● حياة التعب: تخضع الأنابيب ملفوفة الملحومة اختبارات التحميل الدورية لمحاكاة ضغط الانحناء المتكرر أثناء التدخل الجيد. تقدم الدرجات المتميزة مثل 2205 حياة التعب التي تتجاوز 100000 دورة في الضغوط التشغيلية النموذجية.

سلامة التسرب والختم

● جودة اللحام: اللحام المداري الآلي والمعالجة الحرارية بعد اليرداد (PWHT) تقلل من العيوب. طرق الاختبار غير المدمرة (NDT)-بما في ذلك الموجات فوق الصوتية (UT) ، والتصوير الشعاعي (RT) ، والجسيمات المغناطيسية (MT)-تلبية لحامات الترجمة ISO 15614-1.

● اختبار التسرب: يمكن أن يتحقق اختبار تسرب طيف الكتلة الهيليوم (ASTM E1498) من أن المفاصل يمكنها تحمل معدلات التسرب التي تصل إلى 1 × 10⁻⁹ سنتيمتر مكعب قياسي في الثانية (SCC/S) ، وهي حاسمة لتطبيقات الغازات ذات الضغوط العالية والضغط العالي.

المواصفات الخاصة بالتطبيق: الخياطة لاحتياجات الصناعة

تفرض الصناعات المختلفة مطالب فريدة من نوعها على أنابيب ملفوفة ملحومة ، مما دفع المواصفات المتخصصة:

النفط والغاز: قسوة تحت سطح البحر والبئر

● تطبيقات قاع البئر: مواد مثل السبائك 625 و 2507 تقاوم H2S و CO2 وتآكل محلول ملحي في الآبار العميقة. يجب أن تلبي الأنابيب معايير API 5CT لقوة الشد (على سبيل المثال ، ≥100 KSI للدرجات المتميزة) ومقاومة الانهيار.

○ تتطلب أنابيب الملفوف المستخدمة في التكسير الهيدروليكي تصنيفات ضغط الانفجار العالية (حتى 15000 رطل) ومقاومة التعب لدورات الضخ المتكررة.

● البيئات تحت سطح البحر: تضمن شهادة DNV أن الأنابيب تقاوم تآكل مياه البحر والضغط الهيدروستاتيكي المتطرف (على سبيل المثال ، عمق 5000 متر = 50 ميجا باسكال). تضيف الأنابيب المغلفة مع الطبقات الخارجية البوليمر الحماية من النمو البحري وتأثيرها.

المبادلات الحرارية: الكفاءة والتوافق

● التصميمات ذات الجدران الرقيقة: تزيد الأنابيب ذات سمك الجدار من 0.020 '(0.51 مم) من مساحة سطح نقل الحرارة إلى الحد الأقصى مع تقليل تكاليف المواد. 316/لتر مفضلة للتوافق الكيميائي في المصفاة والبتروكيماويات.

● معايير النظافة: تتطلب المبادلات الحرارية الصيدلانية والطعام أسطحًا كهربائية (RA ≤0.8 ميكرون) والتتبع لضمان عدم وجود تلوث ، مع معايير ASTM A270.

البنية التحتية CNG: السلامة وتحسين التدفق

● مواصفات أنابيب CNG XP ™: لفائف طويلة (حتى 1 ميل) تقلل من التركيبات ، مما يقلل من نقاط التسرب في خطوط الغاز عالية الضغط. تضمن ASTM A269 شهادة تناسق المواد ومقاومة الضغط.

○ سماكة الجدار المخصصة (0.020 ' - 0.049 ') قدرة تدفق التوازن مع الوزن ، وهو أمر رئيسي لأنظمة التزود بالوقود في CNG Mobile.

شهادة الجودة والامتثال: ضمان الجدارة بالثقة

تم التحقق من صحة الشهادات من أن الأنابيب ملفوفة الملحومة تلبي معايير الأداء العالمي والسمات: معايير السلامة:

هيئات الشهادات الرائدة

● ISO 9001: يضمن إدارة الجودة المتسقة في التصنيع.

● ABS (المكتب الأمريكي للشحن): يتحقق من الأنابيب للتطبيقات البحرية والبحرية.

● DNV (Det Norske Veritas): متخصص في معايير السلامة تحت سطح البحر والخارجية.

● CCS (جمعية تصنيف الصين): تصادق منتجات للأسواق البحرية والصناعية الصينية.

● BV (المكتب Veritas): يوفر فحصًا لجهة خارجية لمشاريع الطاقة والبنية التحتية.

الاختبار والتتبع

● قابلية التتبع المادية: يتم تتبع كل ملف من المواد الخام إلى المنتج النهائي ، مع شهادات التحليل (COAS) التي تفصل التركيب الكيميائي والخصائص الميكانيكية.

● الاختبار الميكانيكي: اختبارات الشد (ASTM A370) تؤكد قوة العائد (على سبيل المثال ، 316/L ≥205 ميجا باسكال) واستطالة (≥40 ٪). اختبارات التسطيح والشعور تضمن القابلية للتشكيل دون تكسير.

مواصفات التثبيت والتصميم: التنفيذ العملي

يؤثر تصميم أنابيب ملفوفة ملحومة على تركيبها وأدائها على المدى الطويل:

مزايا التثبيت

● تركيبات مخفضة: يلغي لفائف 10000 متر الآلاف من نقاط التسرب المحتملة مقارنةً بالأنابيب المجزأة ، مما يقلل من تكاليف الصيانة بنسبة تصل إلى 30 ٪.

● المرونة في التصميم: يمكن أن تتنقل الأنابيب ملفوفة الانحناءات الضيقة (الحد الأدنى لنصف قطر الانحناء ≥8x OD لـ 316/لتر) دون تركيبات إضافية ، مثالية لتصميمات المعقدة تحت سطح البحر أو تصميمات المبادل الحراري المدمج.

خيارات التصميم المخصصة

● أنابيب مغلفة: تحمي الطبقات الخارجية من HDPE أو البولي يوريثان من التآكل والتآكل في البيئات القاسية ، غالبًا ما يتم طلب المواصفات للناهضين في الخارج.

● تخصيص سماكة الجدار: يمكن للمهندسين تحديد جدران أكثر سمكا للتطبيقات ذات الضغط العالي أو الجدران الأرق لمشاريع حساسة للوزن (على سبيل المثال ، مبادلات حرارية فضائية).

اختيار المواصفات الصحيحة: دليل صنع القرار

يتطلب اختيار أنابيب ملفوفة عالية الأداء ذات الأداء العالي مواصفات مواصفات مع احتياجات التطبيق:

معايير اختيار المواد

● البيئة: وسائل الإعلام المسببة للتآكل (على سبيل المثال ، مياه البحر ، الأحماض) تملي خيار السبائك (دوبلكس أو سبائك النيكل على الفولاذ المقاوم للصدأ).

○ درجات الحرارة والضغط القصوى خيارات ضيقة للسبائك مثل 625 أو 2507.

● الامتثال التنظيمي: قد تتطلب المشاريع الخارجية شهادة DNV أو ABS ، في حين أن آبار النفط في حقول الغاز الحامضة تحتاج إلى مواد متوافقة مع NACE MR0175.

اعتبارات الأبعاد

● معدل التدفق مقابل انخفاض الضغط: أقطار أكبر (على سبيل المثال ، 0.750 ') تعظيم التدفق ولكن قد لا تناسب المساحات المدمجة. الحسابات الهيدروليكية تضمن الحجم الأمثل لخسارة الحد الأدنى من الضغط.

● طول الملف: تعمل لفائف طويلة على تشغيل خطوط خطية (على سبيل المثال ، خطوط أنابيب تحت سطح البحر) ، في حين أن الأقسام الأقصر تعمل للتخطيطات المعقدة ذات الانحناءات المتعددة.

التعليمات

س: هل يمكن لحام أنابيب ملفوفة مطابقة تصنيفات ضغط الأنابيب غير الملحومة؟

ج: نعم ، تجتمع أنابيب ملفوفة ملحومة متميزة أو تتجاوز تصنيفات سلسة مع اللحام المناسب و NDT.

س: كيف يؤثر سمك الجدار على مرونة الأنابيب؟

ج: الجدران الأرق تزيد من المرونة ولكنها تقلل من قدرة الضغط في الأنابيب ملفوفة الملحومة.

س: هل تكلف سبائك النيكل أكثر من الفولاذ المقاوم للصدأ؟

ج: نعم ، تكلفة أنابيب ملفوفة من سبائك النيكل تكلف 2-5x أكثر ولكنها تستمر لفترة أطول في الظروف القاسية.

س: هل المواصفات الخارجية مختلفة عن البرية؟

ج: تتطلب أنابيب ملفوفة بالملحمة في الخارج فولاذًا مزدوجًا وشهادة DNV للبيئات البحرية القاسية.

خاتمة

تزدهر أنابيب ملفوفة ذات الأداء العالي المليء عند تقاطع علوم المواد ودقة الأبعاد والهندسة الخاصة بالتطبيق. من السبائك المقاومة للتآكل لخطوط الأنابيب تحت سطح البحر إلى التصنيفات ذات الضغط العالي لأنظمة CNG ، تعمل كل مواصفات كحبة بناء للموثوقية. من خلال إعطاء الأولوية لتوافق المواد ، ودقة الأبعاد ، والامتثال لإصدار الشهادات ، يمكن للصناعات أن تسخر الإمكانات الكاملة للأنابيب ملفوفة الملحومة - السلامة والكفاءة وطول العمر في البيئات الأكثر تطلبًا. للحصول على استفسارات المواصفات المخصصة أو تفاصيل التصديق ، تواصل مع الشركات المصنعة الرائدة في الصناعة لتخصيص الحلول التي تلبي المتطلبات الفريدة لمشروعك.
