تعد الأنابيب ملفوفة الملحومة مكونًا أساسيًا في عمليات النفط والغاز الحديثة ، ويستخدم على نطاق واسع للتدخلات البئر ، والحفر ، والصيانة. بفضل طولها المستمر وقوتها وقدرتها على التكيف ، أصبحت حلاً لكثير من الظروف الميدانية الصعبة. ولكن في حين أن تطبيقاتها معروفة ، فإن عددًا أقل من الناس يفهمون كيف يتم بالفعل صنع أنابيب ملفوفة ملحومة. توفر هذه المقالة شرحًا شاملاً ويمكن الوصول إليه لعملية التصنيع بأكملها ، من اختيار المواد الخام إلى مراقبة الجودة النهائية ، مما يساعدك على تقدير الدقة والتكنولوجيا التي تدخل في كل طول من الأنابيب.
قبل الغوص في عملية الإنتاج ، من المهم أن نفهم ماهية الأنابيب ملفوفة الملحومة ولماذا يهم. الأنابيب ملفوفة هي في الأساس جرح أنبوب طويل مستمر على بكرة. على عكس أنابيب الحفر التقليدية التي يجب ربطها بمقسم ، يمكن إدراج الأنابيب ملفوفة وسحبها من بئر دون مقاطعة العمليات. هذا يوفر الوقت ويزيد من الكفاءة ، وخاصة في الآبار الحية.
يتم إنتاج الأنابيب ملفوفة الملحومة عن طريق أخذ شرائط مسطحة من الصلب أو السبائك ، وتشكيلها في أنابيب ، والانضمام إلى الحواف باستخدام تقنيات اللحام. إنه يختلف عن أنابيب ملفوفة سلسة ، وهي مصنوعة من قاطرة صلبة دون أي طبقات. تكون الأنابيب الملحومة أكثر اقتصادا بشكل عام ، ويمكن تصنيعها بأطوال مستمرة أطول ، وتوفر درجة عالية من المرونة الأبعاد.
المرحلة الأولى في إنتاج أنابيب ملفوفة ملحومة هي اختيار المواد الخام المناسبة. عادةً ما يتم استخدام الفولاذ ذي القوة العالية ، بسبب خصائصه الميكانيكية الممتازة ، ومقاومة التآكل ، وقابلية اللحام. في بعض الحالات ، يتم اختيار السبائك المقاومة للتآكل (CRAs) مثل السبائك غير القابل للصدأ أو السبائك القائمة على النيكل لمزيد من البيئات الصعبة مثل الغاز الحامض أو الآبار الخارجية.
عادة ما يتم تسليم المعدن في لفائف أو شرائط مسطحة ، ويشار إليها أحيانًا باسم Skelp. تعد جودة هذه المادة الخام أمرًا بالغ الأهمية لأن أي عيوب في التكوين أو جودة السطح يمكن أن تؤثر على أداء وسلامة الأنابيب النهائية.
قبل بدء المعالجة ، تتعرض المادة للتحليل الكيميائي والاختبارات الميكانيكية لضمان تلبية المعايير المطلوبة للقوة والمتانة ومقاومة التآكل.
بعد فحص المواد الخام ، يخضع شريط الصلب تحضير الحافة. يتضمن ذلك تقليص الحواف للتأكد من أنها ناعمة ومربعة وخالية من الأطراف أو التلوث. يعد إعداد الحافة الصحيح أمرًا حيويًا لإنتاج لحام قوي وموحد خلال الخطوة التالية.
في العديد من المرافق الحديثة ، يتم تنظيف الشريط أيضًا باستخدام تنظيف الأسنان بالفرشاة أو حمامات المذيبات أو تنظيف البلازما لإزالة أي طبقات من الزيت أو الأوساخ أو الأكسيد التي يمكن أن تتداخل مع عملية اللحام. يتيح التأكد من وجود سطح نظيف اندماجًا أفضل ويقلل من خطر عيوب اللحام.
بمجرد أن يكون الشريط جاهزًا ، فإنه يدخل مطحنة تشكيل حيث يتم تشكيله تدريجياً في أنبوب مستدير. يتم ذلك من خلال سلسلة من البكرات التي تنحني الشريط برفق إلى مقطع عرضي دائري. يجب التحكم في هذه العملية بدقة لتجنب إدخال الإجهاد أو التشوهات الداخلية.
في هذه المرحلة ، يتم جمع حواف الشريط ولكن لم تنضم بعد. أصبح الأنبوب الآن أسطوانة مجوفة مع التماس المفتوح الضيق الذي يعمل على طول طوله.
والخطوة التالية هي لحام الحواف لتشكيل التماس مستمر محكم الضغط. يتم إنتاج معظم الأنابيب ملفوفة الملحومة باستخدام لحام المقاومة الكهربائية عالية التردد (ERW) ، حيث يتم تطبيق التيار الكهربائي على الحواف ، وتسخينها حتى تصل إلى درجة الحرارة المناسبة للانصهار. ثم يتم تطبيق الضغط لتزوير الحواف معًا دون إضافة مادة الحشو.
هناك طريقة أخرى تستخدم في بعض الأحيان وهي لحام الليزر ، والذي يوفر مدخلات دقة ومنخفضة الحرارة ، وخاصة في مواد أرق أو أكثر غريبة. بغض النظر عن هذه الطريقة ، فإن الهدف هو لحام ثابت وخالي من العيوب مع خصائص ميكانيكية تساوي أو أفضل من المعدن الأساسي.
بعد اللحام ، عادة ما يتم علاج الأنبوب-إما محليًا في منطقة اللحام أو على طول الطول بالكامل-لتخفيف الضغوط واستعادة الخواص الميكانيكية.
بمجرد اللحام ، يمكن إزالة حبات اللحام الداخلية والخارجية (التماس الذي تم رفعه قليلاً من عملية اللحام) باستخدام أدوات الوشاح. هذا يضمن سطحًا ناعمًا ويساعد على منع تعطيل التدفق أو التآكل في تطبيقات السوائل عالية السرعة.
في كثير من الحالات ، يكون الأنابيب مصقولًا أو مخللًا لتحسين التشطيب السطحي وإزالة أي أكسدة تشكلت أثناء اللحام. هذه الخطوات لا تحسن المظهر فحسب ، بل تساعد أيضًا في منع التآكل أثناء التشغيل.
تتعرض الأنابيب الملحومة حديثًا الآن للعمل البارد - الرسم البارد أو المتداول البارد - لتحسين أبعاده ، وزيادة قوتها ، وتحسين جودة السطح. خلال هذه العملية ، يتم سحب الأنبوب أو لفه من خلال وفاة لتحقيق قطر وسمك الجدار المطلوب.
يعمل العمل البارد على محاذاة بنية الحبوب المعدنية ، مما يمنح أنابيب قوة أكبر ومقاومة التعب. كما أنه يحسن دقة الأبعاد ، وهو أمر ضروري لضمان أداء الأنابيب جيدًا تحت الضغط ويناسب بشكل صحيح في معدات حفرة البئر.
اعتمادًا على درجة الفولاذ المستخدمة والخصائص الميكانيكية المطلوبة ، قد يخضع الأنابيب لمعالجة حرارة كاملة للجسم مثل تطبيع أو تبريد وتخفيف الإجهاد. هذه العلاجات تستعيد ليونة المفقودة أثناء العمل البارد وتضمن خصائص ميكانيكية متسقة طوال طول الأنابيب.
يتم إجراء المعالجة الحرارية في الأفران التي يتم التحكم فيها مع مراقبة صارمة لدرجة الحرارة لضمان تطوير هيكل الصلب القوة والمتانة المطلوبة دون أن تصبح هشة.
مع أنابيب الآن في شكل شبه نهائي ، فإنه يمر باختبار غير مدمر واسع النطاق لضمان الجودة والموثوقية. تشمل الاختبارات الشائعة:
الاختبار بالموجات فوق الصوتية : للكشف عن العيوب الداخلية أو التناقضات في سماكة الجدار.
اختبار إدي تيار : للعثور على تشققات السطح وعيوب اللحام.
الاختبار الهيدروستاتيكي : حيث يتم ضغط الأنبوب بالماء للتحقق من التسريبات وضمان مقاومة الضغط.
تساعد هذه الاختبارات في التقاط العيوب التي قد تؤدي إلى الفشل في هذا المجال. يمكن أن تتحرك الأنابيب التي تمر جميع عمليات التفتيش NDT فقط إلى المعالجة النهائية.

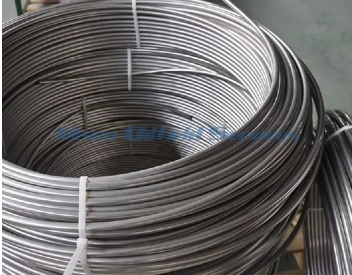

بعد فحوصات الجودة ، يتم تخزين الأنابيب على بكرات كبيرة. يمكن إنتاج الأنابيب ملفوفة الملحومة بأطوال مستمرة تتجاوز 30،000 قدم ، وهو مثالي للآبار الأفقية الطويلة. يتم قياس الأنابيب وقطعها وتخزينها وفقًا لمتطلبات العميل المحددة.
تتضمن هذه الخطوة أيضًا وضع علامة على بيانات الدُفعات وتسجيلها ، مما يضمن إمكانية تتبع كل ملف يتم إنتاجه. يمكن للمشغلين الوصول إلى سجلات إنتاج مفصلة ، بما في ذلك نتائج عمليات التفتيش وشهادات المواد.
قبل مغادرة مرفق التصنيع ، يخضع الأنابيب لفحص نهائي. يقوم العمال بالتحقق من الاستقامة ، والتشطيب السطحي ، وسمك الجدار الموحد ، واللف المناسب. إذا كان الأنبوب يفي بجميع المواصفات ، فسيتم تنظيفه وتوجه وتعبئته بشكل آمن للنقل.
تضمن العبوة المناسبة حماية الأنابيب أثناء الشحن وجاهزة للنشر الفوري بمجرد وصولها إلى موقع العمل.
إن إنتاج الأنابيب ملفوفة الملحومة عبارة عن عملية معقدة متعددة الخطوات تتضمن اختيار مواد دقيقة ، ولحام دقيق ، والعمل البارد ، والمعالجة الحرارية ، والاختبار الشامل. يجب التحكم في كل مرحلة بإحكام لإنتاج أنابيب تلبي المتطلبات العالية لصناعة النفط والغاز.
جعلت تقنيات التصنيع الحديثة ومراقبة الجودة المحسنة أنابيب ملفوفة ملحومة خيارًا موثوقًا وفعالًا من حيث التكلفة للعديد من التطبيقات. إن مرونتها ، وتوافرها بأطوال طويلة ، والتصميم القابل للتخصيص تجعلها مناسبة تمامًا لكل شيء من الخدمة الروتينية جيدًا إلى العمليات الخارجية المتخصصة.
مع استمرار زيادة الطلب على حلول فعالة وعالية الأداء في عمليات حقول النفط ، فإن فهم كيفية صنع أنابيب ملفوفة ملحومة يساعد المشغلين على اتخاذ قرارات أفضل حول استخدامها وموثوقيتها في هذا المجال.
